Schwingungsdämpfer Typ TW
Schwingungsdämpfer für Wärmepumpen und Kompressoren

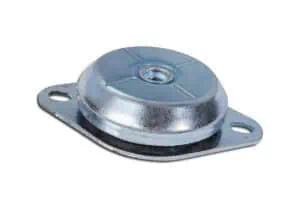

Schwingungsdämpfer Typ TW: Der Universelle.
Der raffiniert geformte Gummikörper des Schwingungsdämpfers für Wärmepumpen und co. zeigt überall dort seine Stärken, wo es zu Zug- und Schubbelastungen kommt. Als Weiterentwicklung des beliebten TN ist er universell einsetzbar. Sein Erfolgsprinzip: Flexibel in der Vertikalen – dadurch stabil in der Horizontalen.
Weitere Produktvorteile:
- Hoher Isolationsgrad durch perfektes Zusammenspiel von Konstruktion und modernsten Produktionsverfahren.
- Hervorragende Kombination zwischen Druck- und Schubbeanspruchung durch besonderen Gummiquerschnitt.
- Sehr hohe Belastungsspanne von 5 bis 4200 kg.
- Wind- und wetterfest: Die spezielle Anti-KorrosionsBeschichtung (Chrom-6 frei) schützt den TW gegen schädliche Umweltfaktoren und rüstet ihn für den Einsatz im Nassbereich.
- Ideal für stationäre und mobile Anwendungen dank Abreißsicherung (bis 6 g).
- Saubere Sache: Die gewölbte Kuppel des Oberteils bietet Schutz vor Öl und Schmierstoffen.
Der TW isoliert Schwingungen und Geräusche bei:
- Generatoren / Dieselmotoren
- Verbrennungsmotoren
- Kompressoren
- Industrie- und Schiffsgenerator-Einheiten
- Klimaanlagen
- Ventilatoren
- Gebläsen
- Zerkleinerungsmühlen
Technische Zeichnung
Technische Daten

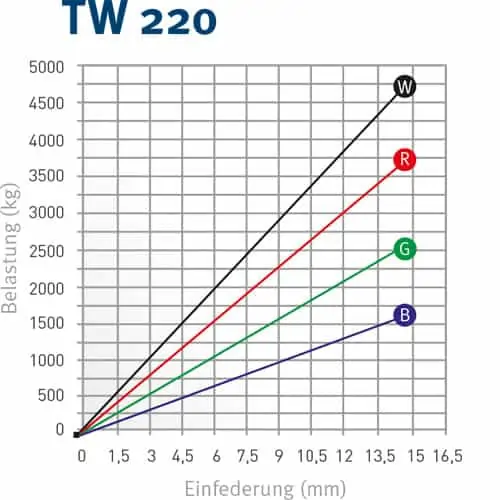

Belastungsdiagramme

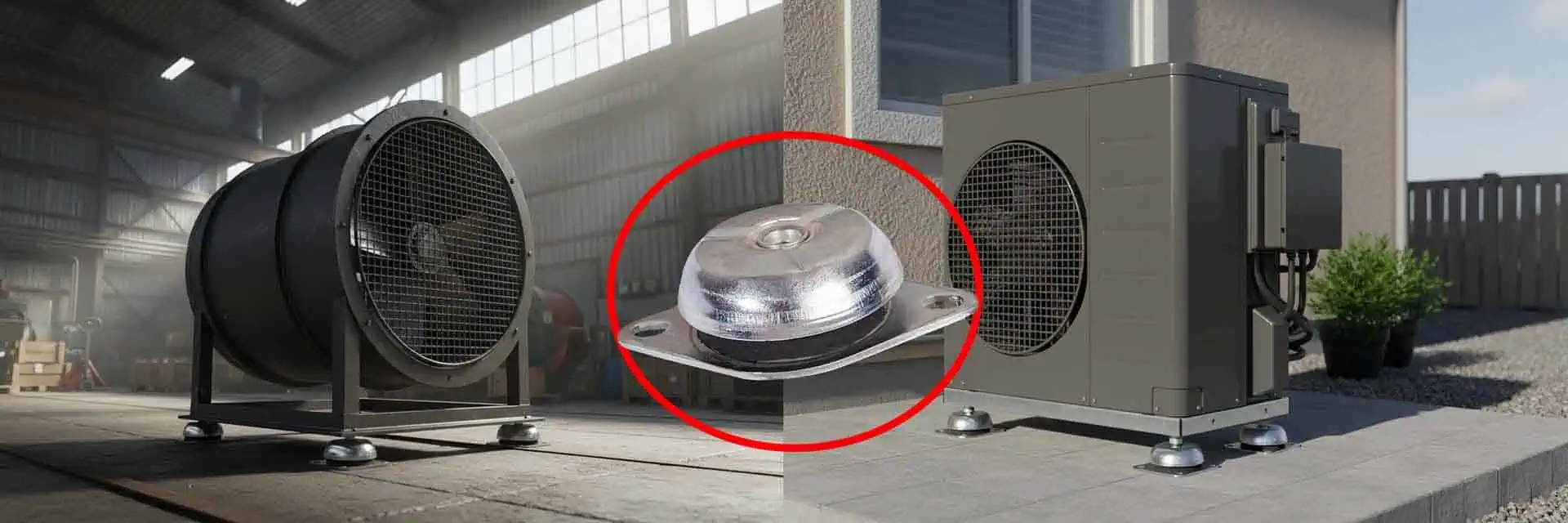

Schwingungsdämpfer für Wärmepumpen
Warum Wärmepumpen vibrieren
Wärmepumpen gelten als effiziente und nachhaltige Heiztechnik. Keine Frage. Doch ihr Herzstück, also der Verdichter, erzeugt zwangsläufig Vibrationen.
Diese Schwingungen übertragen sich über das Gehäuse und den Aufstellort auf Boden, Decke, Hauswände oder Dachkonstruktion.
Besonders auf Flachdächern oder in Innenhöfen kann das schnell zu einem Problem werden.
Dieses Brummen wandert durch Wände, verstärkt sich und wird als störender Körperschall in angrenzenden Wohnungen oder bei Ihnen zuhause hörbar und vielleicht sogar spührbar. Deshalb brauchen Sie passende Schwingungsdämpfer für Wärmepumpen.
Risiken ohne Schwingungsdämpfer für Wärmepumpen
Unzureichend entkoppelte Wärmepumpen verursachen nicht nur Lärmbelästigung, sondern auch technische Risiken:
Mikrorisse im Mauerwerk durch Dauerbelastung
Reduzierte Lebensdauer der Wärmepumpe
Verstärkte Geräuschübertragung in Wohnräume
Unzufriedene Nachbarn oder Beschwerden der Hausverwaltung
Die Folgen sind: Ärger, Folgekosten und im schlimmsten Fall Einschränkungen im Betrieb.
Montage & Aufstellung
Ob auf Flachdach, im Innenhof oder direkt am Gebäude – die Montage von Schwingungsdämpfer für Wärmepumpen ist entscheidend:
Bodenaufstellung: Immer auf fester Betonplatte mit Gummipuffern oder Federdämpfern
Dachmontage: Lastverteilung mit Konsolen, keine Punktbelastung
Innenhof: Schall- und Schwingungsdämpfer kombinieren
Falsch montierte Dämpfer können sogar die Schwingungen verstärken statt dämpfen.
Praxisbeispiel:
Firma M. aus Süddeutschland installierte eine Luft-Wasser-Wärmepumpe im Innenhof eines Mehrfamilienhauses.
Bereits nach wenigen Wochen beschwerten sich die Mieter über ständiges Brummen. Nachträglich wurden Schwingungsdämpfer für Wärmepumpen von STS eingebaut.
Jetzt herrscht Ruhe und die Wärmepumpe arbeitet effizient, lärm und störungsfrei.
Häufige Fehler:
Verwendung einfacher Gummimatten statt berechneter Dämpfer
Zu harte Dämpfer → keine Entkopplung
Zu weiche Dämpfer → Instabilität
Montage direkt an Wänden oder Trägern ohne Schwingungsentkopplung
Diese Fehler lassen sich vermeiden, wenn die Auswahl professionell erfolgt.
