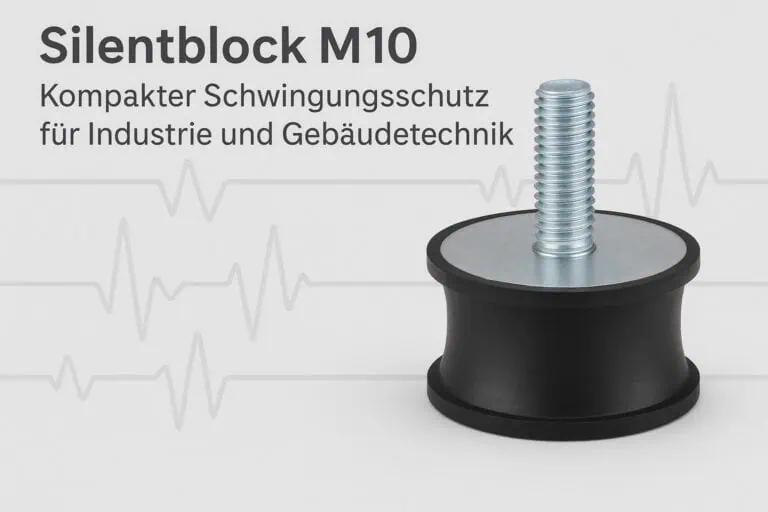

Silentblock M10 – kompakter Schwingungsschutz für Industrie und Gebäudetechnik
Firma M. betreibt mehrere kleine Kälteaggregate in einer Produktionshalle. Nach einigen Monaten treten starke Vibrationen auf. Die Geräte übertragen Schwingungen auf die Trägerprofile, das gesamte Gestell beginnt zu dröhnen. Schrauben lockern sich, Dichtungen verschleißen.
Ein Techniker von STS Schwingungstechnik Schuster GmbH analysiert das Problem. Die Lösung: elastische Silentblöcke M10 zwischen Gerät und Rahmen. Nach der Montage laufen die Aggregate ruhig. Keine Resonanz, keine lockeren Schrauben mehr.
Kostenlose Hilfe
Was ein Silentblock M10 ist
Ein Silentblock ist ein zylindrischer Schwingungsdämpfer aus Metall und Gummi. Er besitzt auf beiden Seiten Gewindebolzen oder Gewindebuchsen, meist mit metrischem Anschluss.
Beim Silentblock M10 hat der Bolzen das metrische Gewinde M10. Diese Baugröße ist im Maschinenbau weit verbreitet, weil sie hohe Belastungen aufnehmen kann und kompakt bleibt.
Aufbau eines Silentblocks:
Metallteile: dienen zur Befestigung an Maschine und Fundament
Elastomerkörper: dämpft Schwingungen und absorbiert Stöße
Verbindung: form- und kraftschlüssig vulkanisiert
Diese Kombination wirkt wie eine Feder und ein Stoßdämpfer in einem Bauteil.
Warum Silentblöcke M10 wichtig sind
Jede Maschine erzeugt dynamische Kräfte. Wenn sie starr montiert ist, überträgt sie diese Kräfte direkt auf den Untergrund. Das führt zu:
erhöhter Geräuschentwicklung
Materialermüdung
lockeren Verschraubungen
unpräziser Arbeitsweise
Mit einem Silentblock M10 entkoppelst du die Maschine elastisch. Das Gummi nimmt Schwingungsenergie auf, verteilt sie gleichmäßig und wandelt einen Teil in Wärme um. Das schützt Bauteile und verlängert die Lebensdauer.
Technische Grundlagen der Schwingungsdämpfung
Die Wirkung eines Silentblocks hängt von drei Faktoren ab:
Härte des Elastomers – weiches Material isoliert besser, hartes trägt mehr Last.
Belastung pro Dämpfer – gleichmäßige Lastverteilung ist entscheidend.
Eigenfrequenz – sollte deutlich unter der Anregungsfrequenz der Maschine liegen.
Die Eigenfrequenz berechnest du mit:
f₀ = (1 / 2π) × √(c / m)
c steht für die Federkonstante des Silentblocks, m für die gestützte Masse.
Liegt f₀ bei einem Drittel der Betriebsfrequenz, erreichst du eine hohe Isolationswirkung. STS berechnet diesen Wert für jeden Einsatz individuell.
Typische Einsatzgebiete von Silentblöcken M10
Silentblöcke M10 werden in vielen industriellen Anwendungen eingesetzt:
Wärmepumpen: zur Körperschallentkopplung auf Dächern.
Kompressoren: zur Reduktion von Vibrationen auf Stahlrahmen.
Generatoren und Motoren: zur Schwingungsisolierung im Dauerbetrieb.
Ventilatoren und Gebläse: zur Geräuschreduzierung im Gebäudebetrieb.
Schiffsbau: zur elastischen Lagerung von Aggregaten bei Wellengang.
Gerade im B2B-Bereich schätzen Planer und Techniker die einfache Montage, die Wartungsfreiheit und die hohe Standzeit von Silentblöcken.
Material und Ausführung von Silentblock M10
Silentblöcke M10 von STS bestehen aus öl-, wasser- und alterungsbeständigem Gummi (NR, NBR oder EPDM). Die Metallteile sind verzinkt oder aus Edelstahl erhältlich.
Standardgrößen:
Durchmesser: 30–80 mm
Gewinde: M6–M16
Härten: 40–70 Shore A
Die Kombination aus Elastomer und Metall ergibt eine langlebige Verbindung, die auch bei wechselnden Temperaturen stabil bleibt.
Vorteile des Silentblock M10 in der Industrie
kompakte Bauform mit hoher Tragkraft
kombinierte Feder- und Dämpfungswirkung
einfache Schraubmontage
wartungsfrei und langlebig
Reduktion von Körperschall und Strukturvibrationen
geeignet für horizontale und vertikale Belastung
Ein Beispiel aus der Praxis:
Ein Maschinenbauer montierte einen 250-kg-Kompressor mit vier Silentblöcken M10. Nach der Umrüstung sanken die Schwingungspegel um 80 %. Das Fundament blieb vibrationsfrei, und der Geräuschpegel im Raum reduzierte sich um 6 dB(A).
Silentblock M10 Berechnung und Beratung
STS berechnet für jeden Kunden die optimale Lagerung.
Der Ablauf:
Analyse der Maschine und der Anregungsfrequenz.
Berechnung der statischen Last pro Dämpfer.
Auswahl des passenden Silentblocks M10 mit definierter Steifigkeit.
Dokumentation und Einbauempfehlung.
So stellst du sicher, dass dein Dämpfungssystem nicht nur montiert, sondern technisch abgestimmt ist.
Qualität und Fertigung bei STS
Alle Silentblöcke von STS stammen aus geprüften Werkstoffen.
Jedes Produkt erhält:
eine geprüfte Federkennlinie
definierte Materialcharge
Belastungsnachweis in Druck- und Scherrichtung
Damit erfüllt STS die Anforderungen von Industrie, Gebäudetechnik und maritimen Anwendungen.
Praxisbeispiel: Vibrationsarme Wärmepumpe mit Silentblock M10
Ein Gebäudetechniker montierte mehrere Wärmepumpen auf einem Stahlträger. Trotz Gummistreifen übertrugen sich Vibrationen in die Fassade. Nach dem Einsatz von Silentblöcken M10 Blue Line von STS sank der Körperschall um über 70 %. Die Anlage läuft seither leise und stabil – auch bei Vollast im Winterbetrieb.
Warum STS der richtige Partner ist
STS Schwingungstechnik Schuster GmbH kombiniert technisches Wissen mit Praxiserfahrung. Du bekommst keine Standardlösung, sondern ein berechnetes System für deinen Anwendungsfall.
Egal ob Wärmepumpe, Verdichter oder Motorlager – STS liefert Silentblöcke M10 in geprüfter Qualität, mit Berechnungsdaten und technischer Beratung.
Fazit
Ein Silentblock M10 ist klein, aber entscheidend für den ruhigen Betrieb von Maschinen und Anlagen. Er schützt Konstruktionen vor Schwingungen, verlängert die Lebensdauer und senkt Geräuschpegel.
Mit STS Schwingungstechnik Schuster GmbH hast du einen Partner, der jede Lagerung exakt berechnet und für dauerhafte Schwingungsfreiheit sorgt.
