Mehr InformationenStanzmaschine schwingungsfrei lagern für mehr Präzision
Firma M stand kurz vor dem Produktionsstopp. Die Nachbarhalle beschwerte sich über unerträglichen Lärm. Die Maschine litt unter den harten Stößen. Ein Techniker von der STS Schwingungstechnik Schuster GmbH untersuchte die Situation vor Ort.
Er entschied sich dafür die Stanzmaschine schwingungsfrei lagern zu lassen. Er nutzte spezielle Dämpfer. Das Ergebnis überzeugte sofort. Die Halle war ruhig. Die Maschinen liefen stabil.
Kostenlose Hilfe
Stanzmaschine Schwingungsfrei lagern für hohe Standzeiten
Sie kennen das Problem in Ihrer Fertigungshalle sicher gut. Die Stanze hämmert im Sekundentakt. Der Boden bebt bei jedem Hub. Kollegen können sich kaum konzentrieren. Diese Situation ist kein Dauerzustand. Sie schadet Ihrer Struktur und Ihren Mitarbeitern. Die Lösung liegt auf der Hand. Sie müssen Ihre Stanzmaschine schwingungsfrei lagern.
Nur so stoppen Sie die Ausbreitung der Störfrequenzen direkt an der Quelle. Wir gehen dieses Thema technisch an. Wir lösen es physikalisch fundiert.

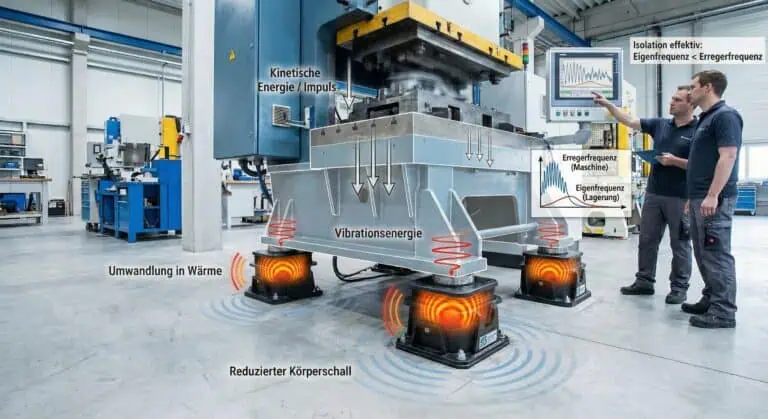

Was physikalisch passiert wenn Sie eine Stanzmaschine schwingungsfrei lagern
Wir betrachten den technischen Aufbau. Eine Stanze erzeugt kinetische Energie. Diese Energie wandelt sich beim Aufprall schlagartig um.
Ein Teil verformt das Werkstück. Ein großer Teil geht jedoch als Körperschall in das Fundament. Wenn Sie die Stanzmaschine schwingungsfrei lagern unterbrechen Sie diesen Weg. Wir sprechen hier von Schwingungsisolation. Wir entkoppeln die Maschine vom Boden.

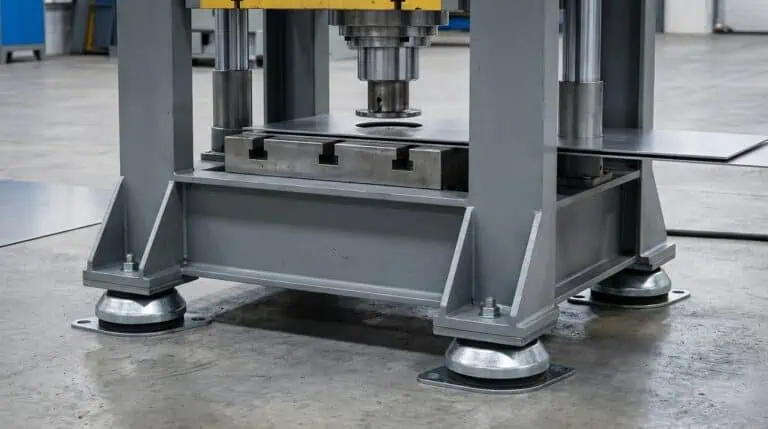

Sie platzieren elastische Elemente zwischen dem Maschinenfuß und dem Beton. Diese Elemente wirken als Feder-Dämpfer-System. Die Physik dahinter ist eindeutig. Die Eigenfrequenz der Lagerung muss deutlich unter der Erregerfrequenz der Maschine liegen. Nur dann funktioniert die Isolation.
Wenn Sie korrekt die Stanzmaschine schwingungsfrei lagern reduzieren Sie die übertragene Kraft drastisch. Der Impuls bleibt in der Maschine oder wird im Dämpfer in Wärme umgewandelt. Der Boden bleibt ruhig.
Warum Sie zwingend die Stanzmaschine schwingungsfrei lagern müssen
Verzichten Sie auf eine Dämpfung drohen ernste Folgen. Die permanente Schockbelastung zerstört den Hallenboden. Risse im Beton sind erst der Anfang. Das Fundament setzt sich ungleichmäßig. Ihre teure Maschine verliert die Nivellierung. Das Werkzeug verschleißt schneller. Der Stempel trifft nicht mehr exakt mittig auf die Matrize.
Wir sehen oft gebrochene Schrauben oder defekte Elektronik an ungedämpften Anlagen. Die Vibrationen wandern durch die ganze Halle. Sie stören empfindliche Messgeräte in der Nähe. Sie müssen die Stanzmaschine schwingungsfrei lagern um Ihre Investition zu schützen. Lärmschwerhörigkeit ist ein weiteres Risiko für Ihr Team. Der Körperschall strahlt als Luftschall ab. Die Halle wird laut. Krankmeldungen steigen. Eine Isolierung verhindert das effektiv.
Technische Grundlagen um eine Stanzmaschine schwingungsfrei lagern zu können
Die Auslegung erfordert Daten. Wir benötigen das Gesamtgewicht der Anlage. Wir brauchen die Hubzahl pro Minute. Wir analysieren die Position des Schwerpunkts. Eine Stanze mit 40 Tonnen Presskraft verhält sich anders als ein Schnellläufer. Wir berechnen die statische Einfederung der Dämpfer.
Das Ziel ist eine tiefe Abstimmung. Wir wollen eine niedrige Eigenfrequenz erreichen. Meistens zielen wir auf Werte zwischen 3 Hz und 10 Hz ab. Wenn wir die Stanzmaschine schwingungsfrei lagern nutzen wir dafür die Hysterese des Materials. Die Dämpfung reduziert die Amplitude der Bewegung.
Die Maschine schwingt nach dem Stoß kurz nach. Sie beruhigt sich aber sofort wieder. Ohne Dämpfung würde die Maschine springen. Wir fixieren die Position. Wir verhindern ein Wandern der Anlage durch hohe Reibwerte der Unterlagen.
Wo sie schwingungsfrei eine Stanzmaschine lagern können
Der Einsatzbereich ist vielfältig. Wir finden diese Anforderung in der Automobilzulieferindustrie. Dort laufen Pressen rund um die Uhr. Auch in der Elektroindustrie müssen Fertiger ihre Stanzmaschine schwingungsfrei lagern. Hier werden kleinste Kontakte gestanzt. Präzision ist dort alles.
Lohnfertiger nutzen unsere Technik für Flexibilität. Sie stellen Maschinen oft um.
Eine feste Verankerung im Boden ist hinderlich. Wenn Sie die Stanzmaschine schwingungsfrei lagern bleiben Sie mobil. Sie stellen die Maschine auf. Sie nivellieren sie. Sie produzieren los. Auch in oberen Stockwerken ist die Isolation Pflicht.
Die Deckenlast hält die Vibrationen sonst nicht aus. Wir reduzieren die dynamische Last für die Statik des Gebäudes.
Materialwahl damit wir die Stanzmaschine schwingungsfrei lagern
Wir setzen auf bewährte Werkstoffe. Naturkautschuk (NR) ist oft die erste Wahl. Er bietet eine hervorragende Elastizität. Er ist robust gegen mechanische Belastung. Für Umgebungen mit viel Öl nutzen wir Nitrilkautschuk (NBR). Dieser quillt nicht auf. Er behält seine Form.
In extremen Fällen greifen wir zu Faserverbundwerkstoffen oder Stahlfederisolatoren mit Viscodämpfung. Meistens reichen jedoch unsere speziellen Gummimischungen aus wenn wir eine Stanzmaschine schwingungsfrei lagern. Wir vulkanisieren Metallplatten an den Gummi. Das sorgt für eine optimale Lastverteilung. Die Formfaktoren der Elemente bestimmen die Steifigkeit.
Wir passen die Mischung exakt an Ihr Maschinengewicht an. Billige Gummimatten aus dem Baumarkt versagen hier sofort. Sie setzen sich dauerhaft. Die Dämpfung geht verloren. Setzen Sie auf Industriequalität.
Vorteile wenn Sie Ihre Stanzmaschine schwingungsfrei lagern
Die Entscheidung für eine professionelle Lagerung zahlt sich aus. Sie profitieren auf vielen Ebenen. Hier sind die Fakten:
Der Lärmpegel in der Halle sinkt spürbar.
Das Fundament und der Boden bleiben intakt.
Sie erhöhen die Standzeit Ihrer Werkzeuge signifikant.
Die Produktqualität bleibt konstant hoch.
Empfindliche Nachbarmaschinen arbeiten störungsfrei.
Sie erfüllen gesetzliche Lärmschutzvorgaben leichter.
Die Mitarbeiter arbeiten konzentrierter und gesünder.
Sie sparen Kosten für Reparaturen an der Maschine.
Wenn Sie konsequent Ihre Stanzmaschine schwingungsfrei lagern sichern Sie Ihren Standort. Sie vermeiden Ärger mit Behörden oder Nachbarn.
Kostenlose Beratung
Ein Praxisbeispiel wie wir eine Stanzmaschine lagern
Ein Kunde aus der Metallverarbeitung hatte ein massives Problem. Eine 80-Tonnen-Exzenterpresse stand im Erdgeschoss. Im Büro darüber wackelten die Tische.
Die Mitarbeiter beschwerten sich über Kopfschmerzen. Wir führten eine Schwingungsmessung durch. Die Übertragung der Stöße war extrem hoch.
Wir schlugen vor die Stanzmaschine schwingungsfrei lagern zu lassen. Wir installierten vier Hochleistungs-Maschinenschuhe vom Typ STS. Wir stimmten die Elemente auf 12 Hz ab. Die Installation dauerte nur zwei Stunden. Das Resultat war messbar. Wir reduzierten die Schwingungsübertragung um 85 %.
Der Lärmpegel sank um 8 dB(A). Im Büro war von der Presse nichts mehr zu spüren. Der Kunde war erleichtert. Die Produktion lief ohne Einschränkung weiter.
Beratung bevor Sie die Stanzmaschine schwingungsfrei lagern
Jede Maschine ist anders. Jedes Fundament reagiert anders. Wir verkaufen Ihnen kein Produkt von der Stange. Wir berechnen Ihre individuelle Lösung. STS steht für Maßarbeit. Wir schauen uns Ihre Pläne an. Wir prüfen die Aufstellbedingungen.
Nach 30 Jahren STS hatten wir die verschiedensten Anwendungen und Probleme. Zu 90% gibt es immer eine lösung. Die versuchen wir mit ihnen zusammen zu finden.
Sie erhalten von uns eine klare Empfehlung. Wir sagen Ihnen genau welche Elemente Sie brauchen. Wir erklären Ihnen wie Sie die Stanzmaschine lagern. Vertrauen Sie auf unsere Erfahrung. Wir lassen Sie mit dem Problem nicht allein. Wir sorgen für Ruhe in Ihrem Betrieb.
Melden Sie sich bei uns. Wir analysieren Ihren Bedarf. Wir finden den passenden Dämpfer für Ihre Anlage. Warten Sie nicht bis der Boden reißt. Handeln Sie jetzt.
