Schwingungen reduzieren in industriellen Anlagen
In produzierenden Industrieanlagen führen dynamische Kräfte häufig zu unkontrollierten Vibrationen. Rotierende Bauteile, periodische Lastwechsel und Stoßbelastungen regen umliegende Strukturen kontinuierlich an. Körperschall breitet sich über Decken und Tragwerke ungedämmt im Gebäude aus. Die Folgen reichen von unzulässigen Lärmpegeln an Arbeitsplätzen bis hin zu Schäden an benachbarten Präzisionsmaschinen. Fachplaner und Betriebsingenieure stehen vor der Aufgabe, dynamische Störkräfte an der Entstehungsquelle zu neutralisieren.
Kostenlose Hilfe
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenWas bedeutet Schwingungen reduzieren aus physikalischer Sicht?
Das technische Ziel beim Schwingungen reduzieren besteht darin, die Weiterleitung dynamischer Wechselkräfte von einer Maschine in das Fundament zu minimieren. Alternativ schützt das Verfahren empfindliche Anlagen vor externen Erschütterungen. Die physikalische Grundlage bildet das mechanische Feder-Masse-Dämpfer-System. Jedes schwingungsfähige System besitzt eine oder mehrere Eigenfrequenzen. Diese Eigenfrequenzen werden primär durch die bewegte Masse und die dynamische Steifigkeit der Lagerungselemente definiert.
Regt eine Erregerkraft das System nahe seiner Resonanzfrequenz an, treten extreme Kraft- und Wegüberhöhungen auf. Eine wirksame Schwingungsisolierung entkoppelt das System mechanisch. Dies geschieht durch die gezielte Abstimmung der Nachgiebigkeit der Federelemente. Das Verhältnis zwischen der Störfrequenz und der Eigenfrequenz des Systems entscheidet über den Grad der Entkopplung. Liegt dieses Frequenzverhältnis über dem Wert der Wurzel aus zwei, tritt der Zustand der Schwingungsisolierung ein.
Warum ist Schwingungen reduzieren für die Betriebssicherheit essenziell?
Unzureichend entkoppelte Anlagen übertragen Wechselkräfte direkt in die Gebäudestruktur. Dort kommt es zu Dauerschwingbrüchen an Schweißnähten, Fundamentverankerungen und Versorgungsleitungen. Wälzlager und Getriebekomponenten verschleißen durch dynamische Zusatzlasten vorzeitig. Die Ausfallwahrscheinlichkeit mechanischer Komponenten steigt exponentiell an.
Die Einhaltung normativer Vorgaben erfordert eine planmäßige Schwingungsentkopplung. Relevante Regelwerke wie die DIN 4150 definieren Grenzwerte für Erschütterungen in Gebäuden. VDI-Richtlinien zur mechanischen Schwingungsbelastung verlangen konkrete Nachweise über Schwinggeschwindigkeiten. Wird der Schwingungspegel nicht gesenkt, drohen Stillstandszeiten und behördliche Nutzungsuntersagungen.
Wie lassen sich Schwingungen reduzieren durch aktive und passive Maßnahmen?
Bei der Auslegung wird zwischen der Quellenisolierung und der Empfängerisolierung unterschieden. Die Quellenisolierung reduziert die Weiterleitung von Kräften der Maschine in die Umgebung. Typische Anwendungsfelder sind Kolbenkompressoren, Stanzpressen, Ventilatoren und Blockheizkraftwerke. Die Empfängerisolierung schützt mess- und prüftechnische Anlagen vor Erschütterungen des Untergrunds. Hierzu zählen Koordinatenmessgeräte, Elektronenmikroskope und Laseranlagen.
Das Frequenzverhältnis und die Dämpfung
Ein hoher Isolierwirkungsgrad setzt ein ausreichend großes Frequenzverhältnis voraus. In der Praxis wird ein Verhältnis von mindestens drei bis vier angestrebt. Die Eigenfrequenz des gelagerten Gesamtsystems muss folglich deutlich unter der niedrigsten Betriebsdrehzahl liegen. Gleichzeitig beeinflusst der Dämpfungsgrad das Durchfahren der Resonanzzone beim An- und Auslaufen der Maschine. Eine zu geringe Materialdämpfung führt beim Hochlaufen zu hohen Amplituden. Eine zu hohe Dämpfung verschlechtert hingegen die Isolierwirkung im überkritischen Betriebsbereich.
Körperschallentkopplung und Elastomerverhalten
Elastomere Dämpfungskörper weisen frequenzabhängige Eigenschaften auf. Unter dynamischer Belastung verhärtet das Material im Vergleich zur statischen Federkonstante. Dieser dynamische Versteifungsfaktor muss bei der Auslegung rechnerisch berücksichtigt werden. Wird dieser Faktor vernachlässigt, verschiebt sich die Eigenfrequenz des Systems nach oben. Die Anlage gerät unerwartet in den Resonanzbereich oder verfehlt den Ziel-Wirkungsgrad.
Welche Lösungen bietet die STS Schwingungstechnik Schuster GmbH, um Schwingungen zu reduzieren?
Für komplexe schwingungstechnische Aufgabenstellungen erfordert die Auslegung spezialisierte Methoden. Die STS Schwingungstechnik Schuster GmbH fungiert in diesem Segment als technischer Partner für Industrieunternehmen und Planungsbüros. Das Unternehmen führt detaillierte Schwingungsanalysen, Frequenzmessungen und mathematische Modellierungen durch. Dabei werden alle relevanten Freiheitsgrade des Starrkörpers sowie die dynamischen Steifigkeiten der Lagerpunkte berechnet.

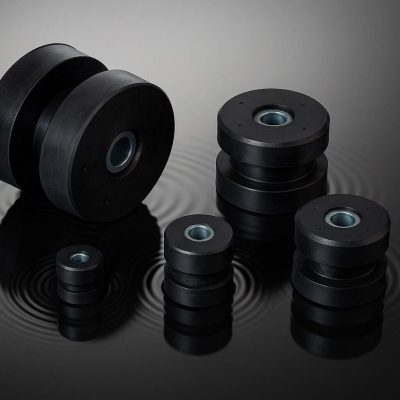

Das Portfolio der STS Schwingungstechnik Schuster GmbH umfasst ein breites Spektrum an technischen Schwingungsdämpfern. Dazu gehören hochelastische Gummipuffer, Elastomermatten, Federisolatoren sowie pneumatische Nivellierelemente. Die Ingenieure des Unternehmens stimmen die Federsteifigkeiten exakt auf die vorliegenden Lastverteilungen ab. Ungleichmäßige Massenmittelpunkte werden durch differenzierte Elementauslegungen an den jeweiligen Lagerpunkten ausgeglichen.
Fundierte Schwingungsanalyse: Durchführung von Vor-Ort-Messungen zur Ermittlung von Störfrequenzen und Schwinggeschwindigkeiten.
Ingenieurtechnische Berechnung: Auslegung der Lagerungselemente unter Berücksichtigung statischer und dynamischer Lasten.
Anwendungsspezifische Beratung: Technische Auswahl des geeigneten Dämpfungswerkstoffes für spezifische Umgebungsbedingungen.
Direktvertrieb: Lieferung abgestimmter Dämpfungskomponenten ohne zwischengeschaltete Handelsstufen.
Hohe Lieferfähigkeit: Großes Zentrallager für Standard- und Sonderbauteile zur Vermeidung von Montageverzögerungen.
Wie half die STS Schwingungstechnik Schuster GmbH in einem konkreten Projekt, Schwingungen zu reduzieren?
In einer industriellen Fertigungshalle wurde ein neues Blockheizkraftwerk mit einer elektrischen Leistung von 500 Kilowatt installiert. Die Anlage wies eine dominante Erregerfrequenz von 25 Hertz auf. Aufgrund der starren Verankerung übertrugen sich die Motorschwingungen in die Hallensohle. In einem 15 Meter entfernt aufgestellten Koordinatenmessgerät traten unzulässige Amplituden auf. Die Fertigungstoleranzen konnten nicht mehr eingehalten werden.
Die STS Schwingungstechnik Schuster GmbH führte vor Ort eine FFT-Frequenzanalyse durch. Auf Basis der Messwerte und der Gesamtmasse von 8,5 Tonnen konzipierten die Fachingenieure ein Lagerungskonzept. Zum Einsatz kamen abgestimmte Schwingungsdämpfer. Die vertikale Eigenfrequenz des BHKW-Systems wurde auf 3,8 Hertz abgesenkt. Das resultierende Frequenzverhältnis von 6,5 stellte eine Entkopplung im überkritischen Bereich sicher.
Die Kontrollmessung nach Inbetriebnahme der Federisolatoren belegte den Erfolg der Maßnahme. Die Schwinggeschwindigkeiten am Fundament des Koordinatenmessgeräts sanken von 4,2 Millimetern pro Sekunde auf 0,15 Millimeter pro Sekunde. Gleichzeitig wurde eine Körperschallreduktion von 24 Dezibel im angrenzenden Werkstattbereich erzielt. Das BHKW konnte ohne Beeinträchtigung der Qualitätsprüfung im Dauerbetrieb verbleiben.

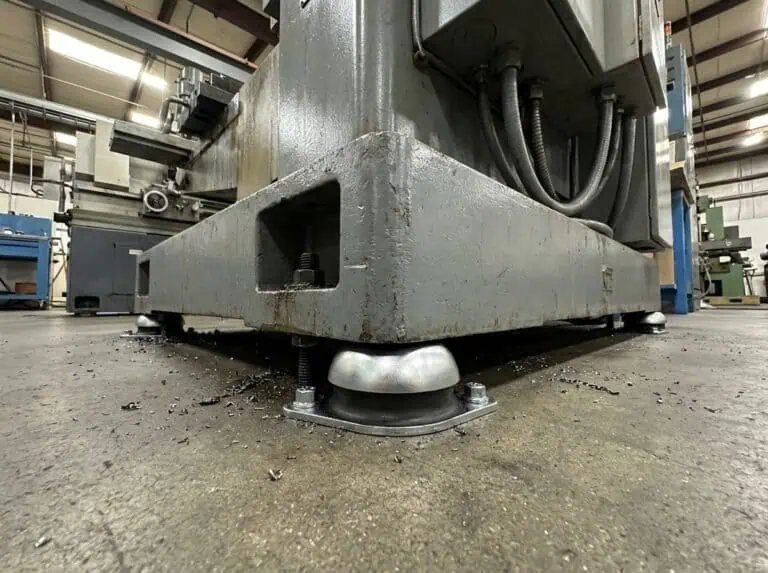

Ihre Experten für Maschinenfüße
