Firma J. kämpfte in der Produktionshalle mit massiven Vibrationen an einer neuen Ventilatoranlage. Die Resonanz übertrug sich auf das gesamte Gebäude und störte die Präzisionsfertigung in den Nachbarräumen. Ein Techniker der STS Schwingungstechnik Schuster GmbH analysierte die Eigenfrequenz vor Ort. Er installierte gezielt STS Schwingungsdämpfer zur Tilgung der Lastspitzen. Die Anlage läuft seitdem ohne störende Amplituden. Das Ergebnis der Maßnahme ist dauerhafte Ruhe.
Kostenlose Hilfe
Wie funktioniert ein Schwingungstilger technische Analyse von STS
Vibrationen stellen in der modernen Industrie ein erhebliches Risiko für die Betriebssicherheit und die Langlebigkeit von Anlagen dar.
Viele Unternehmen stehen vor der Herausforderung dass mechanische Systeme bei bestimmten Drehzahlen in Resonanz geraten. Diese Schwingungen verstärken sich selbst und führen im schlimmsten Fall zum Totalausfall der Maschine. Sie bemerken solche Probleme oft durch ein lautes Dröhnen oder durch spürbare Erschütterungen im Bodenblech. Die Frage nach der Lösung führt unweigerlich zu der technischen Überlegung wie funktioniert ein Schwingungstilger in der Praxis.
Wie funktioniert ein Schwingungstilger im mechanischen Grundaufbau

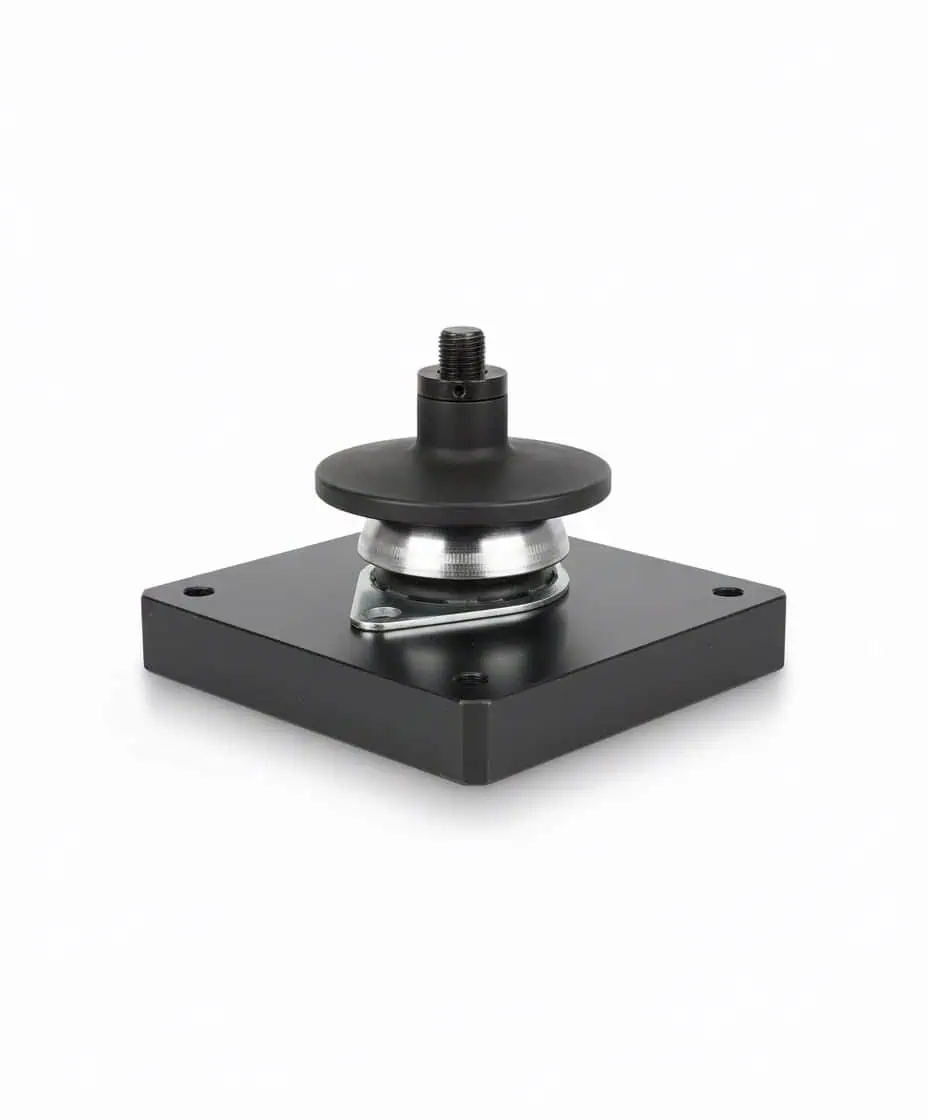

Ein Schwingungstilger von uns besteht im Kern aus Naturkautschuk. Dieser Kautschuk wird mit der Grundplatte vulkanisiert.
Wenn die Maschine vibriert reagiert der Tilger mit einer zeitversetzten Gegenbewegung.
Die Energie der Schwingung fließt in das Tilgersystem über und entlastet die Hauptstruktur. Ein Schwingungstilger ist kein klassischer Dämpfer der Energie nur vernichtet. Er verlagert die Resonanzfrequenz in Bereiche die für den Betrieb unkritisch sind. Diese physikalische Wirkweise ist die Antwort auf die Frage wie funktioniert ein Schwingungstilger bei konstanter Erregung.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenWie funktioniert ein Schwingungstilger ohne ausreichende Isolationsmaßnahmen
Fehlt ein korrekt dimensioniertes Tilgersystem treten gravierende Probleme an Ihren Maschinen auf. Die ungehinderte Ausbreitung von Körperschall schädigt Lager und Getriebeteile innerhalb kurzer Zeit. Materialermüdung ist eine direkte Folge von ungedämpften Schwingungsamplituden. Haarrisse im Fundament oder an tragenden Stahlkonstruktionen gefährden die Statik Ihrer Gebäude. Neben den technischen Schäden leidet die Qualität Ihrer Werkstücke unter den Vibrationen.
Unpräzise Oberflächen und Maßabweichungen verursachen hohe Ausschussraten in der Produktion. Ohne das Verständnis wie funktioniert ein Schwingungstilger riskieren Sie teure Stillstandzeiten.
Kostenlose Beratung
Wie funktioniert ein Schwingungstilger und seine physikalischen Grundlagen
Die technische Funktion basiert auf dem Prinzip des Einmassenschwingers oder Mehrmassenschwingers. Wir betrachten die Eigenfrequenz der zu beruhigenden Maschine als Basiswert. Der Schwingungstilger wird exakt auf diese Frequenz abgestimmt. Sobald die Erregerfrequenz der Maschine die Eigenfrequenz des Tilgers erreicht entsteht eine Gegenkraft. Diese Kraft wirkt der Bewegung der Maschine entgegen und minimiert die Auslenkung fast auf Null. Mathematisch gesehen verschieben wir die Resonanzspitze der Anlage. In der Praxis nutzen wir hierfür präzise berechnete Federsteifigkeiten und Massenverhältnisse. So klärt sich die technische Basis wie funktioniert ein Schwingungstilger für den Anwender.
Wie funktioniert ein Schwingungstilger in verschiedenen Einsatzgebieten
Sie finden diese Komponenten in fast allen Bereichen des Maschinenbaus und der Energietechnik. Bei Windkraftanlagen reduzieren Tilger die Belastung auf den Turm und die Gondel. In Hochhäusern stabilisieren sie die Struktur gegen Windlasten oder seismische Aktivitäten. Auch im Automobilbau kommen Tilger an Kurbelwellen oder Abgasanlagen zum Einsatz. Überall dort wo Rotationsbewegungen oder oszillierende Kräfte auftreten ist die Technik unverzichtbar. Sie nutzen die Systeme auch bei Pumpen und Kompressoren um Rohrleitungsbrüche zu verhindern. Die Vielseitigkeit zeigt deutlich wie funktioniert ein Schwingungstilger in unterschiedlichen Skalierungen.
Kostenlose Beratung
Wie funktioniert ein Schwingungstilger durch die Wahl der Werkstoffe
Das Material bestimmt die Effizienz und die Lebensdauer der Schwingungsisolierung maßgeblich. Wir setzen bei STS Schwingungstechnik Schuster GmbH vorwiegend auf hochwertigen Naturkautschuk (NR). Dieser Werkstoff bietet exzellente elastische Eigenschaften und eine hohe dynamische Belastbarkeit. Alternativ verwenden wir synthetische Elastomere wenn Ölbeständigkeit oder hohe Temperaturen gefordert sind. Die Metallkomponenten bestehen meist aus verzinktem Stahl oder Edelstahl um Korrosion zu vermeiden. Die Kombination aus präziser Metallverarbeitung und Gummimischung entscheidet darüber wie funktioniert ein Schwingungstilger unter Dauerlast.
Wie funktioniert ein Schwingungstilger und welche Vorteile bietet er
Der Einsatz professioneller Tilgersysteme bringt Ihnen messbare Verbesserungen im Betriebsalltag.
Die Reduzierung der mechanischen Spannungen verlängert die Wartungsintervalle Ihrer Maschinen.
Sie senken den Schalldruckpegel in der Arbeitsumgebung spürbar.
Die Fertigungspräzision steigt durch die Eliminierung störender Vibrationen.
Fundamente und Gebäudestrukturen werden dauerhaft vor Rissbildung geschützt.
Die Betriebssicherheit bei variablen Lastzuständen wird signifikant erhöht.
Sie sparen Energiekosten durch einen ruhigeren Lauf der Antriebskomponenten.
Diese Punkte verdeutlichen den wirtschaftlichen Nutzen und wie funktioniert ein Schwingungstilger als Investment.
Kostenlose Beratung
Wie funktioniert ein Schwingungstilger in einem konkreten Praxisbeispiel
In einem aktuellen Projekt optimierten wir eine Industrie-Vakuumpumpe bei einem Kunden. Die Anlage verursachte Schwingungen die noch in 20 Meter Entfernung an den Büroarbeitsplätzen spürbar waren. Nach der Montage unserer speziell abgestimmten Tilger sank die Schwingungsbeschleunigung um 80 Prozent. Der gemessene Schalldruckpegel reduzierte sich um 6 dB(A). Dies entspricht einer Halbierung der wahrgenommenen Lautstärke für die Mitarbeiter. Der Kunde stellte zudem fest dass die Lager der Pumpe nun deutlich kühler laufen. Dieses Beispiel belegt eindrucksvoll wie funktioniert ein Schwingungstilger unter realen Industriebedingungen.
Wie funktioniert ein Schwingungstilger im Vergleich zu passiven Dämpfern
Oft verwechseln Anwender die Tilgung mit der einfachen Dämpfung durch Gummimatten. Ein passiver Dämpfer absorbiert Energie und wandelt sie in Wärme um. Ein Schwingungstilger hingegen agiert aktiv gegen die Ursache der Resonanz. Sie erzielen mit einem Tilger eine viel höhere Effektivität bei schmalbandigen Störfrequenzen. Während eine Matte die Übertragung nur dämmt beseitigt der Tilger die Amplitude am Entstehungsort. Diese Unterscheidung ist wichtig für das Verständnis wie funktioniert ein Schwingungstilger im Vergleich zu Standardprodukten.
Wie funktioniert ein Schwingungstilger bei wechselnden Drehzahlen
Moderne Anlagen arbeiten oft mit variablen Frequenzen durch Frequenzumrichter. Hier müssen Tilgersysteme besonders breitbandig ausgelegt sein oder über eine gewisse Eigendämpfung verfügen. Wir konstruieren unsere Systeme so dass sie über einen definierten Bereich wirksam bleiben. Sie vermeiden dadurch dass beim Hochfahren der Maschine kritische Punkte zu lange durchlaufen werden. Die Auslegung der Dämpfungsrate innerhalb des Tilgers ist hierbei der entscheidende Faktor. Fachwissen ist nötig um zu verstehen wie funktioniert ein Schwingungstilger wenn die Erregung nicht konstant bleibt.
